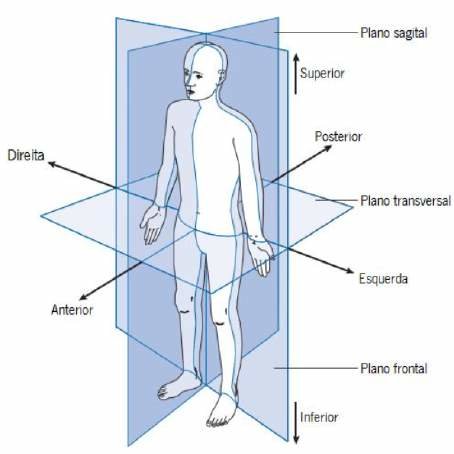

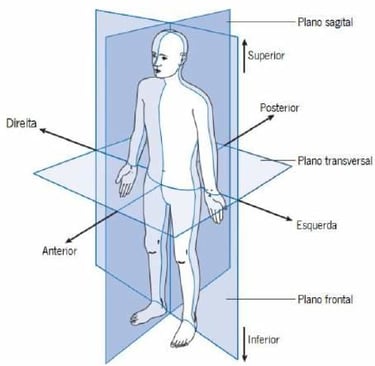

Planos de corte

Para o estudo anatômico padronizado, foram determinados alguns fatores, o primeiro deles, é a posição anatômica, posição em que o corpo humano deverá ser estudado, a mesma também será considerada no estudo de imagens. Esta posição descreve que o corpo deve estar ereto, olhar para o horizonte, membros superiores (MMSS) estendidos ao longo do corpo com as palmas das mãos voltadas para frente e membros inferiores (MMII) estendidos com os pés levemente afastados.

Toda imagem radiológica deverá ser realizada com a identificação do lado direito do paciente e quando essa imagem for analisada, a identificação ficará do lado esquerdo do observador, como se o indivíduo estivesse de frente para o observador. Sendo assim, o lado esquerdo do observador se torna o lado direito do paciente e vice-versa.

Estudo radiológico da cabeça

Como vimos, a cabeça será dividida em crânio (composto por 8 ossos) e por face (composta por 14 ossos). Sendo os osso do crânio: frontal (1), parietal (2), temporal (2), esfenóide (1), etmóide (1) e occipital (1) e sendo ossos da face: nasal (2), lacrimal (2), maxila (2), zigomático (2), palatino (2), concha nasal inferior (2), vômer (1) e mandíbula (1).

Todos esses ossos, incluindo seus acidentes e peculiaridades, podem ser analisado através de imagens radiográficas, cada um, em uma determinada projeção. A anatomia do crânio é bastante complexa e extensa, o que exige um estudo cuidadoso afim de que se tenha uma boa visualização das imagens radiológicas, que é o que estudaremos a seguir.

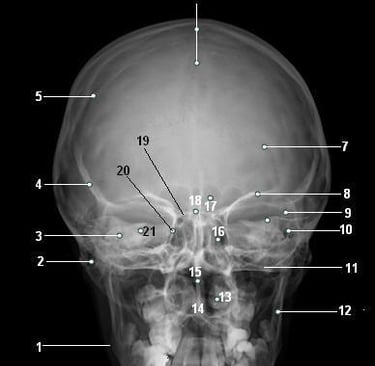

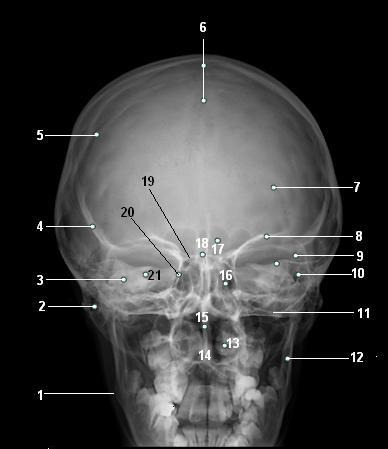

1. Ângulo da mandíbula.

2. Processo mastóide.

3. Parte petrosa do osso temporal.

4. Crista esfenoparietal.

5. Sutura coronal.

6. Sutura sagital.

7. Sutura lambdóidea.

8. Margem supra-orbital.

9. Asa maior do esfenoide.

10. Caixa do tímpano.

11. Margem infra-orbital.

12. Ramo da mandíbula.

13. Concha nasal inferior.

14. Osso vômer.

15. Septo nasal.

16. Células etmoidais.

17. Seio frontal.

18. Lâmina etmoidal.

19. Lâmina cribriforme.

20. Lâmina papirácea.

21. Meato acústico interno (MAI).

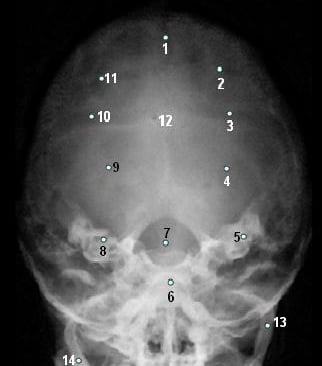

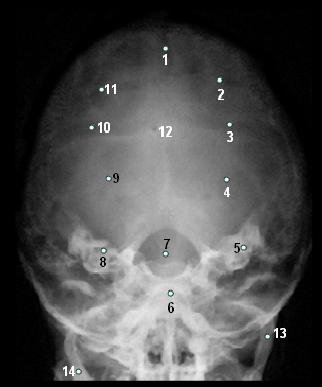

1. Sutura sagital.

2. Sutura lambdóidea.

3. Canal do seio lateral.

4. Osso occipital.

5. Parte petrosa do temporal.

6. Clivo.

7. Forame magno.

8. Meato acústico interno (MAI).

9. Osso occipital.

10. Canal do seio lateral.

11. Sutura lambidóidea.

12. Protuberância occipital extena.

13. Colo da mandíbula.

14. Ramo da mandíbula.

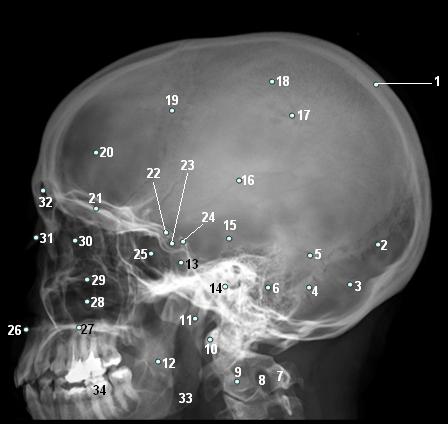

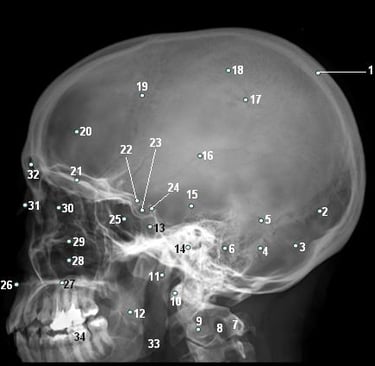

1. Díploe da calota craniana.

2. Sutura lambdóidea.

3. Osso occipital.

4. Sutura occipitomastóidea.

5. Sutura parietomastóidea.

6. Células mastóideas.

7. Arco posterior do atlas.

8. Forame intervertebral.

9. Áxis.

10. Arco anterior do atlas.

11. Colo da mandíbula.

12. Ramo da mandíbula.

13. Clivo.

14. Mastóides.

15. Osso temporal.

16. Sulco dos vasos meníngeos.

17. Confluência venosa diplóica.

18. Osso parietal.

19. Sutura coronal.

20. Osso frontal.

21. Teto da órbita.

22. Processo clinóide anterior.

23. Sela turca.

24. Processo clinóide posterior.

25. Seio esfenoidal.

26. Espinha nasal anterior.

27. Palato duro.

28. Seio maxilar.

29. Assoalho da órbita.

30. Órbita.

31. Osso nasal.

32. Seio frontal.

33. Ângulo da mandíbula.

34. Dente molar.

COLUNA VERTEBRAL

A coluna verterbral será dividida em 5 regiões: cervical, torácica, lombar, sacral e cóccígea.

A região cervical será composta por 7 vértebras, sendo elas: Atlas (C1), áxis (C2), C3, C4, C5, C6 e C7 (proeminente).

A região torácica será composta por 12 vértebras, sendo elas: T1, T2, T3, T4, T5, T6, T7, T8, T9, T10, T11 e T12.

A região lombar será composta por 5 vértebras, sendo elas: L1, L2, L3, L4 e L5.

A região sacral será composta por 5 vértebras fundidas entre si, sendo elas: S1, S2, S3, S4 e S5.

A região coccígea será composta por 3 vértebras fundidas entre si, sendo elas: Cc1, Cc2 e Cc3.

Neste módulo, estudaremos todas essas regiões em diversas projeções.

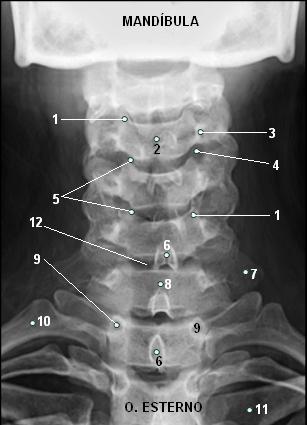

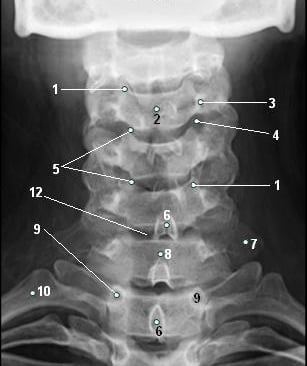

1. Processo uncinado.

2. Corpo vertebral (C4).

3. Pedículo verterbral.

4. Forame transverso.

5. Articulação uncovertebral.

6. Processo espinhoso.

7. Processo transverso.

8. Corpo vertebral (C7).

9. Pedículo vertebral.

10. Primeira costela.

11. Clavícula.

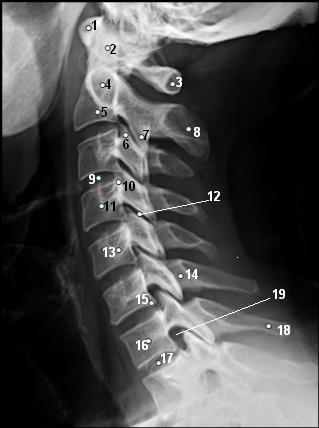

1. Arco anterior do atlas.

2. Processo odontóide do áxis (dente do áxis).

3. Arco posterior do atlas.

4. Processo transverso do áxis.

5. Corpo do áxis.

6. Processo articular superior - C3

7. Processo articular inferior do áxis.

8. Procesos espinhoso do áxis.

9. Espaço discal (C3-C4).

10. Processo uncinado.

11. Corpo vertebral (C4).

12. Articulações dos processos articulares (C4-C5).

13. Processo transverso (C5).

14. Lâmina vertebral.

15. Processo uncinado.

16. Corpo vertebral (C7).

17. Espaço discal (C7-T1).

18. Processo espinhoso (C7).

19. Forame intervertebral (C7-T1).
